MEMBUAT ALAT PENJEPIT / CATOK (VISE)

  Membuat Alat Penjepit / Catok (Vise) dari Kayu

WOOD VISE HOMEMADE

Berapa harga Vise / alat penjepit besi di bawah ini di pasaran ?




Jawab : Bisa 1 kali gaji sebulan.

Tapi anda bisa membuatnya sendiri dari kayu, tentu saja untuk pemakaian terbatas (karena bahannya khan dari kayu, bukan besi). Dan anda bisa memakai bahan-bahan bekas untuk menekan biaya.

Dari yang saya praktekkan, pengeluaran biaya adalah :

- Baut panjang 7/16" (1 meter).....Rp. 14.000
- Mur  7/16" (1 pak isi 5) ..... Rp. 5.000
- Baut  8 x 12" (1 pak isi  25 pcs) .....Rp. 10.000
- Biaya las .... Rp. 5.000
- Vernis ...... Rp. 14.000
- Plat bulat (2 buah) .... Rp. 1.500
- Lem super ...Rp. 5.000

 selebihnya adalah kayu bekas,  poros sepeda bekas, besi bekas kaki kursi,  dan yang paling penting adalah ... niat dan semangat untuk mencoba.

Oke .. ayo kita mulai .
Pertama-tama siapkan 1 buah kayu tebal untuk alas.

3 potong kayu tebal untuk penjepitnya ...

baut panjang (drat) dan mur sesuai ukuran....potong baut besi panjang (drat) kira-kira 1/2 meter atau sesuai ukuran yang anda inginkan.

 besi silinder panjang (bisa diganti dengan kayu bulat). Yang ini bekas kaki kursi...bro.

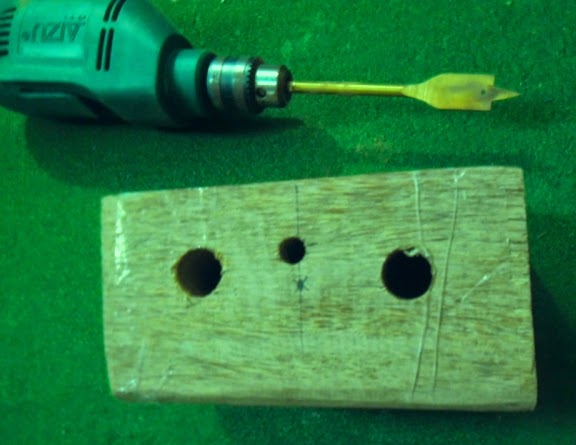

lalu lubangi ketiga kayu penjepit, masing-masing 1 buah lubang untuk baut panjang (drat), dan 2 buat lubang untuk besi. Perhatikan bahwa posisi lubang antara ketiga kayu harus persis sama, agar pergerakan penjepit bisa bergerak dengan mudah.

baut panjang (drat) untuk mengatur posisi penjepit, sedangkan 2 buah besi di kiri dan kanan agar pergerakan penjepit stabil.

pasang mur pada penjepit kayu bagian tengah (penjepit bagian depan dan belakang tidak usah dipasangi mur)

Tahap berikutnya memasang penjepit bagian depan dan belakang pada kayu alasnya.

Buat lubang untuk baut

 tambahkan lem kayu biar lebih kuat merekatnya. Yang dipasangi baut dan lem hanya penjepit bagian depan dan belakang. Yang tengah tidak perlu, karena bagian ini akan bergerak maju mundur sesuai putaran baut besi panjang (drat).

 sambil menunggu lem kering, kita bisa membuat handle untuk putaran baut panjang (drat).
Bisa menggunakan besi biasa atau seperti gambar dibawah ini, yang menggunakan besi bekas poros sepeda.

las mur dengan ujung baut panjang (drat).



pasang plat besi bulat pada penjepit bagian depan dan belakang.

lapisi vernis biar terlihat bagus....

jika sudah kering, pasang kembali 2 buah besi di kiri dan kanan, serta jangan lupa sebelum memasanga baut besi panjang (drat), pasang dulu mur dan rekatkan dengan lem super untuk menjaga posisi baut panjang(drat) agar tetap pada  tempatnya. Yang bergerak hanya penjepit bagian tengah saja.

dan pasang mur pada penjepit bagian belakang dan rekatkan dengan lem super. Fungsinya sama seperti keterangan di atas tadi.

dan...bim salabim abrakadabra..... selesai.....finish ....

Alat ini sudah bisa digunakan...dengan bahan dan perlengkapan sederhana kita sudah bisa membuat penjepit (catok) / vise dari kayu.

setelah diuji coba, alat ini cukup kuat cengramannya dan sanggup meremukkan kaleng minuman....apalagi mencengkram hatimu say.....hi hi hi.

Oke bro....selamat mencoba. Dan semoga tulisan ini bisa bermanfaat.

Wassalam
Iwan - ITS - Surabaya
(Januari 2015)

-------------------------------------------------------------------------------------------------------------
Mau lihat videonya ?
Klik saja : http://youtu.be/xxi3E4gTGCA
